통기성 플러그는 중요한 전자 제품을 어떻게 보호합니까?

소형화와 내구성을 끊임없이 추구하는 과정에서 현대 전자 장치 및 기계 시스템은 근본적인 물리적 역설에 직면해 있습니다. 즉, 물, 먼지 및 오염 물질로부터 보호하기 위해 견고하고 밀봉된 인클로저가 필요하지만 동일한 밀봉이 손상을 주는 차압 및 수증기를 가둘 수 있습니다. 이러한 내부 환경을 관리하지 않으면 PCB에 응결이 형성되고, 진공 응력으로 인해 개스킷이 휘어지고, 고도 변화 중 씰이 흐르고, 배터리 통풍구가 고장나는 등 일련의 고장이 발생합니다. 이러한 엔지니어링 과제에 대한 해결책은 밀봉에 대한 타협이 아니라 미세 환기를 통한 개선입니다. 에이 오래 지속되는 통기성 플러그 선택적인 장벽 역할을 하는 정밀하게 설계된 구성 요소로 첨단 멤브레인 과학을 활용하여 압력 균등화를 위해 공기의 느린 통과를 허용하는 동시에 액체 물과 고체 미립자에 대한 불침투성 장벽을 제공합니다. 자동차, 가전제품, 산업용 IoT, 에너지 부문의 설계 엔지니어, 제품 관리자 및 조달 전문가의 경우 이러한 구성 요소의 사양과 애플리케이션을 이해하는 것은 제품 신뢰성에 매우 중요합니다. 이 기사에서는 간단한 설명부터 통기성 플러그의 작동 원리, 재료 과학 및 응용 분야별 고려 사항에 대한 기술적 심층 분석을 제공합니다. 방수 통기성 멤브레인 플러그 단지로 고온 통기성 벤트 플러그 자동차 후드 아래에서 사용하도록 설계되었습니다. 이 구성 요소를 숙달하면 인클로저가 쉽게 호흡하고 내부 균형을 유지하며 제품의 의도된 수명 동안 환경 유입을 방지할 수 있습니다.

1. 핵심기술: 선택적 투과성의 과학

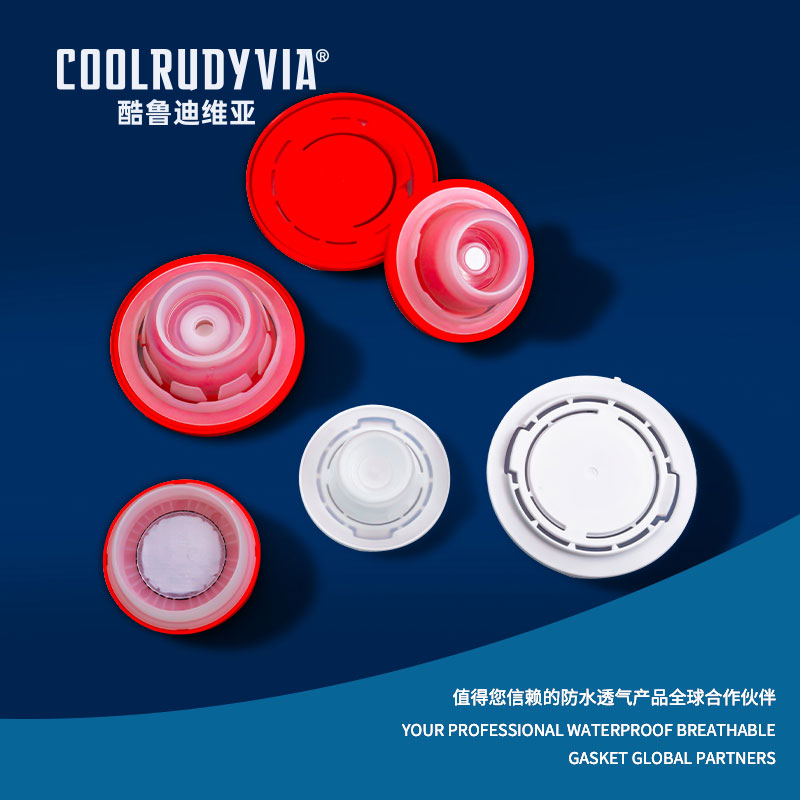

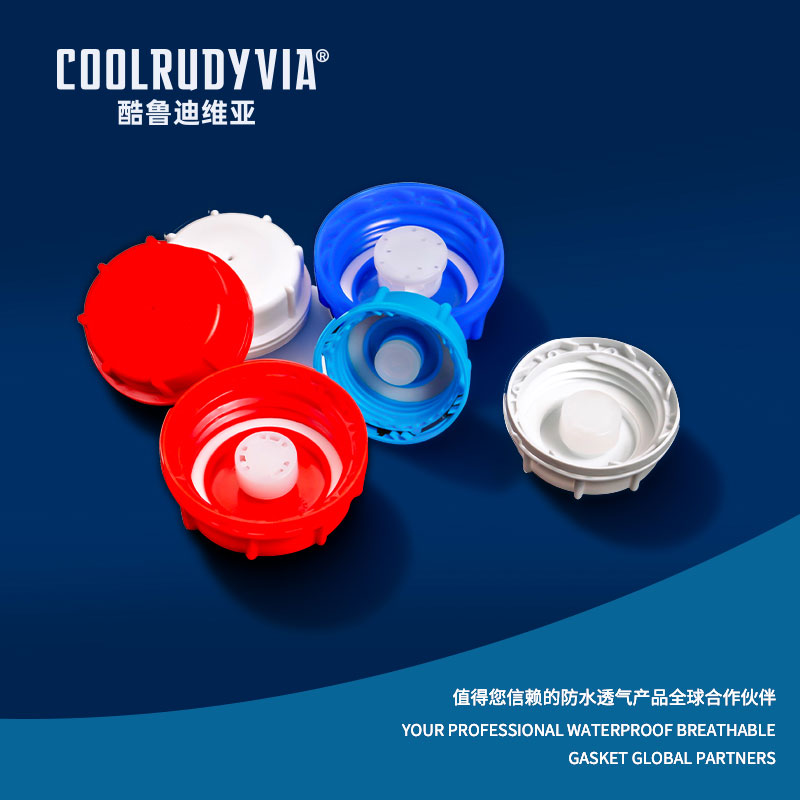

신뢰할 수 있는 모든 통기성 플러그의 중심에는 ePTFE(팽창형 폴리테트라플루오로에틸렌)로 가장 일반적으로 제작되는 미세 다공성 멤브레인이 있습니다. 이 물질의 독특한 구조는 상호 연결된 미세한 기공의 매트릭스를 생성하는 제어된 팽창 과정의 결과입니다. 이러한 기공은 물방울(일반적으로 약 0.2~10 마이크론)보다 크기가 작지만 가스 분자보다 큽니다. 이러한 크기 차이는 그 기능의 기초입니다. 표면 장력은 액체 물이 기공으로 침투하는 것을 방지하는 반면, 공기 분자는 확산을 통해 자유롭게 통과하여 내부 및 외부 압력을 동일하게 만듭니다. 이러한 수동적 교환은 냉각 중 진공 상태가 발생하거나 가열 중 양압이 발생하여 밀봉 실패, 렌즈 김서림 또는 액세스 패널 열기 어려움으로 이어질 수 있는 조건을 방지합니다. 사실 오래 지속되는 통기성 플러그 단순한 막 그 이상입니다. 이는 멤브레인이 열적층이나 특수 접착제를 통해 실리콘, 열가소성 폴리우레탄(TPU) 또는 엔지니어링 플라스틱과 같은 재료로 만들어진 견고한 하우징에 영구적으로 접착되는 완전한 조립체입니다. 이 하우징은 설치(스냅핏, 나사식 또는 접착제)를 위한 기계적 인터페이스를 제공하고 마모 및 기계적 손상으로부터 깨지기 쉬운 멤브레인을 보호합니다. 성능은 두 가지 주요 지표로 정량화됩니다. WEP(물 유입 압력), 물이 멤브레인을 관통하는 정수압(IPX 등급과 직접적으로 연관됨), 압력 균등화 속도를 결정하는 특정 압력 차이에서 분당 리터로 측정되는 공기 흐름 속도입니다.

• ePTFE의 소재 우수성: 미세 다공성 구조 외에도 ePTFE는 화학적으로 불활성이고 자외선에 강하며 넓은 온도 범위(-200°C ~ 260°C)에서 작동하므로 가장 까다로운 응용 분야에 이상적입니다. 고온 통기성 벤트 플러그 필요합니다.
• 소수성의 역할: ePTFE의 고유한 발수성(소수성) 특성은 독점 처리를 통해 강화되어 물이 젖어 모공을 막는 대신 표면에서 물방울이 형성되고 굴러가게 됩니다.
• 성능 검증: 평판이 좋은 제조업체는 방수성을 위한 IP 코드 유입 테스트(IEC 60529) 및 기류에 대한 압력 감쇠 테스트와 같은 국제 표준에 따른 엄격한 테스트를 통해 플러그 성능을 검증하여 데이터시트 사양의 신뢰성을 보장합니다.

2. 애플리케이션별 솔루션: 플러그를 과제에 맞추기

압력 균등화의 보편적인 원리는 각각 맞춤형 접근 방식을 요구하는 다양한 실제 문제를 해결합니다. 전기화와 휴대용 전력 분야에서는 배터리 인클로저용 실리콘 통기성 플러그 협상불가입니다. 배터리 셀, 특히 리튬 이온은 정상 작동 중에 약간의 가스가 발생하고 상당한 열팽창이 발생합니다. 밀봉된 인클로저는 부풀어 오르거나 파열될 위험이 있는 반면, 개방형 통풍구는 부식성 전해질과 습기 유입을 허용합니다. 통기성 플러그는 이러한 가스를 안전하게 배출하고 열 순환으로 인한 압력을 균등화하는 동시에 도로 물보라, 먼지 및 습기로부터 밀봉을 유지합니다. 실리콘 하우징은 탁월한 환경 밀봉 압축과 오존 및 온도에 대한 저항성을 제공합니다. 자동차 부문에서는 전자 제어 장치(ECU), 센서, LED 조명이 확산되면서 열악한 환경에서도 강력한 보호가 요구됩니다. 안 자동차 전기 커넥터 브리더 플러그 커넥터 하우징에 직접 통합되는 경우가 많습니다. 이는 핀 부식 및 전기적 고장으로 이어질 수 있는 커넥터 내부의 응결을 방지하며 특히 ABS 또는 에어백 컨트롤러와 같은 안전 시스템에 중요합니다. 변속기 센서나 터보차저 액츄에이터와 같이 엔진이나 배기 장치 근처에 적용할 경우 고온 통기성 벤트 플러그 재료 품질 저하를 방지하려면 150°C 이상의 연속 노출 등급의 멤브레인과 하우징을 사용하는 것이 필수적입니다. 소비자 가전 및 산업용 전자 제품에서는 압력 용기를 만들지 않고도 높은 침투 보호 등급을 달성하는 것이 중요합니다. 통합 전자제품용 IP67 등급 통기성 플러그 실외 보안 카메라, 휴대용 GPS 장치 또는 수중 센서와 같은 장치를 사용하면 고도 변화 또는 온도 변화 중에 압력을 균등하게 유지하는 동시에 비, 먼지 폭풍 또는 일시적인 침수에서도 자신있게 살아남을 수 있으므로 현장 신뢰성이 크게 향상되고 보증 반품이 줄어듭니다.

• 배터리 인클로저 설계 통합: 플러그는 가스를 효과적으로 배출하기 위해 인클로저의 가장 높은 지점에 위치해야 하며 내부 칸막이 또는 덮개형 설계를 통해 직접적인 물 분사나 오염 물질이 튀는 것으로부터 보호해야 합니다.
• 화학적 호환성 감사: 자동차 또는 산업용 애플리케이션의 경우 플러그 하우징 재질(예: 특정 등급의 실리콘 또는 TPU)이 엔진 오일, 브레이크액, 냉각수 및 일반 세척 용제와 같은 유체에 대한 내성을 갖는지 확인하십시오.
• 크기 조정 및 흐름 계산: 대형 인클로저나 열 주기가 빠른 인클로저의 경우 여러 개의 플러그 또는 공기 흐름 속도가 더 높은 플러그가 필요할 수 있습니다. 인클로저 부피와 예상되는 최대 내부-외부 압력 차이를 기반으로 한 간단한 계산을 통해 선택을 안내할 수 있습니다.

3. 선택, 검증 및 장기 성과 보장

통기성 플러그를 지정하는 것은 사전 위험 완화를 위한 연습입니다. 이 프로세스는 최종 제품에 대한 포괄적인 환경 및 운영 프로필을 작성하는 것부터 시작됩니다. 이 프로필은 필수 IP(Ingress Protection) 등급, 예상 온도 사이클링 범위, 잠재적인 화학 물질 노출, 필수 서비스 수명 및 내부 압력 변화율(예: 드론의 고도 변화 또는 실외 조명의 열 부하)을 정의합니다. 이 프로필을 통해 엔지니어는 제조업체 데이터시트를 비판적으로 해석하여 공칭 등급뿐만 아니라 일치하는 조건에서 검증된 성능 데이터를 찾을 수 있습니다. 이라는 주장 오래 지속되는 통기성 플러그 온도-습도 순환에 대한 장기간 노출, UV 기상계 테스트, 염수 분무 저항성과 같은 가속 수명 테스트 데이터가 뒷받침되어야 합니다. 가장 일반적인 고장 모드 중 하나는 갑작스러운 고장이 아니라 점진적인 성능 저하, 즉 모공 막힘입니다. 유성 에어로졸, 미세 먼지 또는 공기 중 섬유가 있는 환경에서는 오염 물질이 멤브레인의 미세 기공을 막을 수 있습니다. ePTFE는 소유성(기름 방지)이지만, 특수 소유성 처리는 추가 방어층을 제공합니다. 막힘을 완화하기 위한 설계 전략에는 플러그를 안전한 위치에 배치하거나 미립자 필터 매체 오버레이를 사용하거나 희생 외부 멤브레인 레이어가 있는 모델을 지정하는 것이 포함됩니다. 기계적 무결성도 마찬가지로 중요합니다. 플러그는 하우징에서 멤브레인이 벗겨지거나 하우징이 갈라지지 않고 설치 응력, 진동 및 잠재적인 충격을 견뎌야 합니다.

• 실패 분석 데이터 요청: 신뢰할 수 있는 제조업체는 특정 스트레스 조건에서 평균 고장 시간(MTTF)에 대한 데이터를 보유하고 있으며 귀하의 응용 프로그램 환경에서 예상되는 서비스 수명에 대한 지침을 제공할 수 있습니다.
• 상황에 따른 프로토타입 및 테스트: 데이터시트만을 기반으로 플러그 사양을 확정하지 마십시오. 실제 또는 모의 인클로저에 프로토타입 플러그를 설치하고 제품의 환경 스트레스 스크리닝(ESS) 방식을 요약하여 적용합니다.
• 설치 및 밀봉을 고려하십시오. 플러그의 성능은 호스트 인클로저에 대한 밀봉 정도에 달려 있습니다. 선택한 장착 스타일(예: 나사식 플러그용 O-링 씰, 스냅인용 압축)이 인클로저 재질과 호환되고 필수 IP 등급에 따라 안정적인 씰을 제공하는지 확인하세요.

FAQ

통기성 플러그는 물이 들어가지 않고 어떻게 작동하나요?

일반적으로 ePTFE(Expanded PTFE)로 만들어진 미세 다공성 멤브레인을 사용합니다. 이 막에는 가스 분자보다 크지만(압력 균등화를 위해 공기가 통과하도록 허용) 액체 물방울보다는 작은 수십억 개의 미세한 기공이 포함되어 있습니다. 물의 높은 표면 장력은 물이 젖어 이러한 작은 구멍으로 침투하는 것을 방지합니다. 이 원리는 멤브레인의 소수성 처리와 결합되어 효과적인 단방향 장벽을 만듭니다. 즉, 공기 흐름과 물이 차단되어 진정한 방수 통기성 멤브레인 플러그 .

통기성 플러그의 IP67과 IP68의 차이점은 무엇입니까?

IP(Ingress Protection) 등급은 플러그 자체가 아닌 전체 인클로저가 달성하는 보호 수준을 나타냅니다. 그러나 플러그는 이러한 등급을 가능하게 하는 중요한 구성 요소입니다. 안 전자제품용 IP67 등급 통기성 플러그 인클로저가 "6"(완전한 먼지 유입 방지) 및 "7"(15cm에서 1m 사이의 물에 30분 동안 일시적으로 침수되는 것에 대한 보호)을 달성하도록 설계 및 테스트되었습니다. IP68은 제조업체가 지정한 조건에서 지속적인 침수를 위한 것입니다(종종 장기간 동안 1m보다 깊은 경우). IP68을 지원하는 플러그는 WEP(수입압) 등급이 상당히 높습니다.

통기성 플러그를 멸균 환경이나 클린룸 환경에서 사용할 수 있나요?

예, 하지만 특정 제품 변형을 선택해야 합니다. EtO(산화에틸렌) 또는 감마 방사선과 같은 멸균 방법의 경우 플러그 재료(멤브레인 및 하우징)가 성능 저하나 손실 없이 프로세스를 견딜 수 있는지 검증해야 합니다. 클린룸 또는 제약 응용 분야의 경우 플러그는 통제된 환경에서 제조되어야 하며 오염 물질이나 배출 가스가 유입되지 않도록 추가 인증(예: 생체 적합성에 대한 USP 클래스 VI)이 필요할 수 있습니다.

인클로저에 필요한 공기 흐름이나 플러그 수를 어떻게 계산합니까?

기본 계산에는 이상기체 법칙(PV=nRT)이 포함됩니다. 인클로저가 균등화해야 하는 최대 압력 차(ΔP)와 균등화해야 하는 시간(t)을 결정해야 합니다. 필요한 체적 공기 흐름(Q)에 대한 공식은 다음과 같이 파생됩니다. Q = (V ΔP) / (t P _ATM ), 여기서 V는 인클로저 볼륨입니다. 특정 ΔP의 데이터시트에 있는 공기 흐름 속도가 계산된 Q를 충족하거나 초과하는 플러그를 선택합니다. 큰 ΔP 또는 빠른 균등화를 위해 여러 플러그가 병렬로 공기 흐름 속도를 추가합니다.

통기성 플러그가 더러워지거나 막히면 어떻게 되나요?

막힘은 주요 실패 모드입니다. 멤브레인의 구멍이 먼지, 기름 또는 기타 오염 물질로 인해 막히면 공기 흐름 속도가 거의 0으로 떨어집니다. 플러그는 효과적으로 견고한 밀봉이 되어 방지하려고 했던 바로 그 문제(압력 형성, 진공 잠금 및 응축 가능성)를 초래합니다. 이를 방지하려면 더러운 환경을 위한 소유성(기름 방지) 처리된 플러그를 선택하고, 직접적인 오염 물질 흐름으로부터 플러그를 보호하기 위한 보호 슈라우드 또는 배플을 설계하고, 극한 작업 환경에 대한 유지 관리 일정에서 서비스 가능한 항목으로 고려하십시오.
