ePTFE 멤브레인 기반 방수 통기성 플러그의 작동 원리는 무엇입니까?

소개: 밀폐형 인클로저의 압력 역설 해결

자동차 센서부터 실외 LED 조명 기구에 이르기까지 최신 전자 및 전자 기계 시스템은 강력한 환경 밀봉을 요구합니다. 그러나 밀폐형 씰은 근본적인 엔지니어링 충돌을 야기합니다. 온도 순환, 고도 변화 또는 제조 공정으로 인해 발생하는 내부 압력 차이로 인해 하우징에 스트레스가 가해지고 씰이 손상되거나 결로 현상이 발생할 수 있습니다. 는 방수 통기성 플러그 이 역설에 대한 공학적 솔루션입니다. 이 기술 분석에서는 확장된 폴리테트라플루오로에틸렌 멤브레인을 기반으로 하는 가장 진보된 변형의 작동 원리를 탐구하고 미세 다공성 구조가 어떻게 선택적 투과성을 가능하게 하는지(공기가 통과하면서 액체와 오염 물질을 확실하게 차단함) 및 제품 신뢰성과 수명을 보장하는 중요한 역할을 설명합니다.

1부: 핵심 엔지니어링 과제 및 ePTFE 솔루션

밀봉된 인클로저는 압력이 증가하거나 진공이 형성되기 쉽습니다. 완화 조치가 없으면 균등화 중 미세한 경로를 통해 개스킷 고장, 하우징 변형 또는 습기 유입이 발생할 수 있습니다. 기존의 통풍구는 압력 균등화를 허용하지만 물, 먼지 및 부식제를 허용합니다. 영구 씰은 오염을 방지하지만 압력 응력을 고정합니다. 는 압력 균등화를 위한 ePTFE 방수 통기성 플러그 ePTFE(팽창형 폴리테트라플루오로에틸렌)의 고유한 특성 덕분에 압력에 대한 단방향 장벽 역할을 하여 가스가 자유롭게 확산되는 동시에 액체에 대해서는 극복할 수 없는 장벽을 제공함으로써 이 문제를 해결합니다.

2부: 재료 과학 기초: ePTFE 아키텍처

기능에 대한 이해는 재료에서부터 시작됩니다. 폴리테트라플루오로에틸렌(PTFE)은 매우 불활성인 소수성 불소중합체입니다. ePTFE는 제어된 공정에서 PTFE를 기계적으로 팽창시켜 고체 폴리머를 미세 다공성 매트릭스로 변환함으로써 생성됩니다.

2.1 미세구조 생성: 노드-원섬유 네트워크

팽창 과정은 셀 수 없이 많은 "피브릴"로 상호 연결된 고체 폴리머 "노드"의 구조를 만듭니다. 이는 미세한 기공의 미로 네트워크를 형성합니다. 중요한 엔지니어링 매개변수는 다음과 같습니다.

• 기공 크기: 일반적으로 0.1~3.0 마이크론 범위로 물방울보다 작지만 가스 분자보다 큽니다.
• 다공성: 빈 공간인 막 부피의 비율은 종종 70%를 초과합니다.
• 소수성: PTFE에서 물려받은 ePTFE는 표면 에너지가 매우 낮아 높은 접촉각(>110°)으로 물이 구슬처럼 뭉치게 만듭니다.

미세한 상호 연결된 기공과 타고난 발수성의 조합은 플러그의 이중 기능을 위한 물리적 기반입니다.

3부: 선택적 투과성의 물리학

3.1 통기성 메커니즘: 가스 확산

가스 분자(N2, O2)는 ePTFE 멤브레인의 기공보다 몇 배 더 작습니다. 멤브레인 전체에 압력 차이가 존재할 때(예: 따뜻한 전자 인클로저 내부의 압력이 더 높음) 가스 분자는 확산을 통해 구불구불한 기공 경로를 통해 흐릅니다. 이 과정은 압력 균등화를 위한 ePTFE 방수 통기성 플러그 이는 종종 밀리초에서 몇 초 내에 발생하여 하우징에 대한 심각한 기계적 응력을 효과적으로 방지합니다. 가스 흐름 속도는 설계자의 주요 사양인 멤브레인의 공기 흐름 속도 또는 투과도로 정량화됩니다.

3.2 방수 메커니즘: 모세관력과 정수압

액체 물은 표면 장력이 높기 때문에 소수성 미세 기공에 자발적으로 들어갈 수 없습니다. 기공 입구에 형성된 메니스커스는 모세혈관 역압을 생성합니다. 멤브레인은 외부 정수압이 멤브레인의 임계 "거품점" 압력을 초과하는 경우에만 물 침투를 허용합니다. 이 원리를 통해 플러그를 특정 용도로 설계할 수 있습니다. IP68 등급 방수 통기성 벤트 플러그 누출 없이 정의된 깊이에서 장기간 침수를 견뎌야 하는 용도입니다. 따라서 방수 성능은 고장날 수 있는 기계적 밸브에 의존하지 않고 본질적인 재료 기반 특성입니다.

3.3 성능 비교: ePTFE와 대체 벤팅 방법

ePTFE 기반 솔루션의 우수성은 일반적인 대안과 비교할 때 더욱 분명해집니다.

4부: 멤브레인에서 엔지니어링 구성요소까지

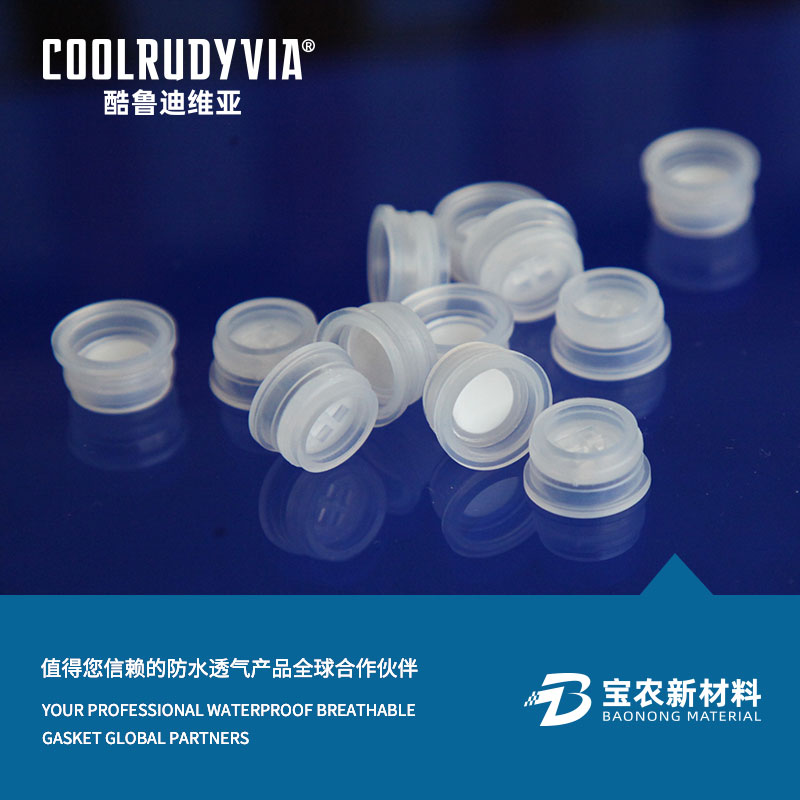

원시 ePTFE 멤브레인을 사용하려면 견고한 구성 요소에 통합해야 합니다. 전형적인 방수 통기성 플러그 ePTFE 멤브레인, 지지력이 있고 견고한 하우징(호환되는 플라스틱 또는 금속으로 제작됨), 밀봉 요소(예: O링 또는 감압 접착제)로 구성됩니다.

4.1 애플리케이션별 요구사항에 따른 설계

구성 요소 디자인은 설치 환경에 따라 결정됩니다. 에 대한 맞춤형 모양의 방수 통기성 멤브레인 플러그 , 하우징은 고유한 윤곽이나 장착 지점에 맞게 성형됩니다. 멤브레인 등급(기공 크기, 두께)의 선택은 목표 정수압 등급을 충족하면서 필요한 공기 흐름을 달성하도록 균형을 이루고 있습니다. 이러한 사용자 정의는 다음과 같은 복잡한 애플리케이션에 매우 중요합니다. 방수 통기성 플러그 for automotive sensor housing , 열충격, 연료/오일 노출, 고압 세척 및 진동을 견뎌야 합니다.

4.2 성능 검증: 테스트 체제

이해 방수 통기성 플러그 성능을 테스트하는 방법 자격을 갖추는데 필수적입니다. 주요 테스트에는 다음이 포함됩니다.

• 공기 흐름 속도 테스트: 표준 차압(예: 1psi) 하에서 플러그를 통과하는 공기의 체적 흐름을 측정합니다.
• 정수압 테스트(기포점): 물이 멤브레인에 처음으로 침투하는 압력을 결정하여 방수 성능을 검증합니다.
• IP 등급 침수 테스트: IEC 60529와 같은 표준 조건(예: IPX7의 경우 30분 동안 1미터 침수)에 따라 조립된 플러그 전체가 물 유입을 방지하는 능력을 검증합니다.
• 환경 내구성 테스트: 플러그를 온도 주기, UV 방사선, 염수 분무 및 화학 물질 노출에 노출시켜 수년간의 사용 수명을 시뮬레이션합니다.

지속 가능성과 소재 투명성을 높이려는 전 세계적인 노력이 부품 표준에 영향을 미치고 있습니다. 국제전기기술위원회(International Electrotechnical Commission)의 최신 기술 검토에 따르면, 향후 전자 인클로저 재료 표준 개정에는 멤브레인 및 하우징 재료를 포함한 고분자 구성 요소의 장기적인 환경 영향 및 화학적 적합성에 대한 보다 엄격한 지침이 포함될 가능성이 높습니다. 이는 EU의 REACH 규정과 같은 광범위한 산업 동향에 부합하므로 재료 선택 및 규정 준수 문서에 대한 제조업체의 전문 지식이 점점 더 중요해집니다.

5부: 설계 엔지니어를 위한 사양 및 선택

올바른 플러그를 선택하는 것은 체계적인 과정입니다. 디자이너는 다음을 수행해야 합니다.

1. 인클로저의 내부 용적과 최악의 온도 또는 압력 변화율을 기준으로 최대 필요 공기 유량을 결정합니다.
2. 애플리케이션의 노출(예: 가끔 물이 튀는 경우, 쏟아지는 비, 일시적인 침수 등)을 기준으로 방수 요구 사항을 정의하고 이를 목표 정수압 등급 또는 IP 코드로 변환합니다.
3. 재료 호환성을 보장하기 위해 화학 물질, 온도 및 UV 노출 프로필을 정의합니다.
4. 장착 구성(나사식, 스냅인, 접착식)과 사용 가능한 공간을 결정합니다. 맞춤 모양 솔루션.

이 단계에서는 심층적인 재료 엔지니어링 전문 지식을 갖춘 파트너가 매우 중요합니다. 정밀 폴리머 처리 및 조립에 기반을 둔 제조업체는 이론적 ePTFE 멤브레인 특성과 신뢰할 수 있고 즉시 생산 가능한 구성요소 사이의 격차를 메울 수 있습니다. 해당 기술 팀은 최적의 멤브레인 등급 선택을 안내하고, 멤브레인을 기계적 손상과 막힘으로부터 보호하는 하우징을 설계하며, 의도된 수명 동안 밀봉 방법이 견고한지 확인할 수 있습니다. 재료 과학부터 완성되고 테스트된 부품까지의 수직적 통합은 기발한 개념을 중요한 문제에 대한 신뢰할 수 있는 솔루션으로 변화시킵니다. 방수 통기성 플러그 for automotive sensor housing 또는 기타 신뢰성이 높은 애플리케이션.

결론: 물리학과 재료공학의 교향곡

는 방수 통기성 플러그 ePTFE 멤브레인을 기반으로 한 이 제품은 재료 과학을 훌륭하게 응용한 것입니다. 이는 미세한 규모에서 기체와 액체의 물리적 거동의 근본적인 차이점을 활용합니다. ePTFE의 고유한 소수성과 제어된 다공성을 활용하여 밀봉 시스템의 지속적인 압력 관리 문제에 대해 수동적이고 안정적이며 유지 관리가 필요 없는 솔루션을 제공합니다. 설계 엔지니어의 경우 이 원칙을 이해하는 것이 가장 까다로운 환경에서 제품 무결성을 보호하고 성능을 보장하며 서비스 수명을 연장하는 구성 요소를 지정하는 열쇠입니다.

자주 묻는 질문(FAQ)

1. ePTFE 플러그가 인클로저 내부의 응결을 방지할 수 있습니까?

예, 이는 주요 기능 중 하나입니다. 응축은 인클로저 내부의 따뜻하고 습한 공기가 이슬점 이하로 냉각될 때 발생합니다. ePTFE 플러그를 사용하면 이 습한 공기가 (종종 더 건조한) 외부 대기와 천천히 동일해져서 내부 습도 수준을 낮추고 응결로 이어지는 조건을 방지할 수 있습니다. 이것이 효과적이려면 통제된 환경에서 최종 조립하는 동안과 같이 내부 공기가 상대적으로 건조한 동안 플러그를 설치해야 합니다.

2. 기공이 공기에 노출된 경우 플러그의 방수성은 어떻게 유지됩니까?

매우 작은 기공과 ePTFE 소재의 강력한 소수성(발수성) 특성이 결합되어 방수성이 유지됩니다. 물 분자는 응집력이 있고 표면 장력이 높습니다. 소수성 기공에 들어가려면 물이 상당한 에너지 장벽을 극복하고 표면을 작은 구멍에 들어갈 수 있는 모양으로 재형성해야 합니다. 이는 플러그의 정수압 등급을 정의하는 상당한 외부 압력에서만 발생합니다. 개별적이고 비결합적인 공기 분자는 그러한 장벽을 경험하지 않고 쉽게 확산됩니다.

3. ePTFE 멤브레인이 더러워지거나 기름기가 생기면 어떻게 됩니까? 막히나요?

는 hydrophobic nature of ePTFE provides oleophobic (oil-repelling) properties to a degree, but performance can be degraded by heavy contamination. For applications exposed to oils or particulate-laden environments (like an engine bay), the plug design often includes a protective outer membrane or sintered filter that blocks contaminants from reaching the ePTFE membrane while still allowing air flow. This is a critical design consideration for a 방수 통기성 플러그 for automotive sensor housing .

4. 더 높은 방수 등급(IP68)과 통기성 사이에 균형이 있습니까?

일반적으로 그렇습니다. 더 높은 정수압 등급(예: 1미터 대 3미터 침수 깊이)을 달성하려면 멤브레인에 더 작은 기공 크기나 추가 층이 필요한 경우가 많습니다. 기공이 작을수록 가스 흐름에 대한 저항이 증가하여 통기성(공기 흐름 속도)이 감소합니다. 숙련된 제조업체는 특정 응용 분야에 대해 두 특성의 균형을 맞추기 위해 멤브레인 구조를 최적화할 수 있지만 역관계는 기술의 기본 측면입니다.

5. 이 플러그는 얼마나 오래 지속되며 유지 관리가 필요합니까?

적절하게 지정된 ePTFE 플러그는 유지 관리가 필요 없이 호스트 제품의 수명이 다할 때까지 지속되도록 설계되었습니다. PTFE 폴리머는 화학적으로 불활성이며 열 및 UV 분해에 대해 매우 안정적입니다. 고장 모드는 일반적으로 멤브레인의 물리적 손상, 하우징 또는 밀봉재의 성능 저하 또는 보호되지 않은 설계의 외부 오염 물질로 인한 막힘과 관련됩니다. 다음과 같은 테스트를 통해 성능을 검증할 때 방수 통기성 플러그 성능을 테스트하는 방법 설계 과정에서 수행되며, 이 수명을 예측하기 위해 가속 노화가 포함됩니다.
